工作原理

物料由加料系統均勻的送入粉碎室受到高速旋轉的粉碎盤的強烈沖擊，同時受到離心力的作用，與粉碎齒圈發生碰撞，受到剪切、摩擦、碰撞等多種綜合力的作用，使物料粉碎，被粉碎的物料隨氣流運動到分級區，通過變頻調節的分級輪，對粗細物料進行分離，符合細度要求的產品隨氣流進入旋風收集器和除塵器收集，粗物料返回分級區二次粉碎。

性能特點

●粉碎分級一體化設計，通過調整分級輪獲得理想的產品粒度,替代傳統機型的篩網來調節細度。
●結構緊湊、占地面積小，裝機功率低、應用范圍廣，性價比高,系統粉碎時強大的粉碎氣流產生較強的冷卻功能，粉碎時溫升低，特別適用于加工熱敏性和纖維性物料，產品粒度均勻。
●可以根據物料的特性，粉碎部件靈活改變（棒狀、錘頭、齒狀等）獲得不同的粉碎力，提高粉碎效率。
●軸承、傳動帶采用進口部件，使用壽命長。

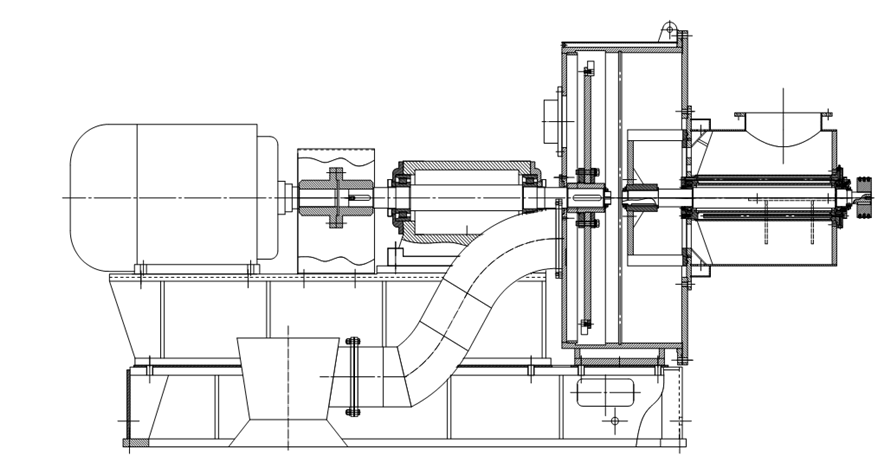

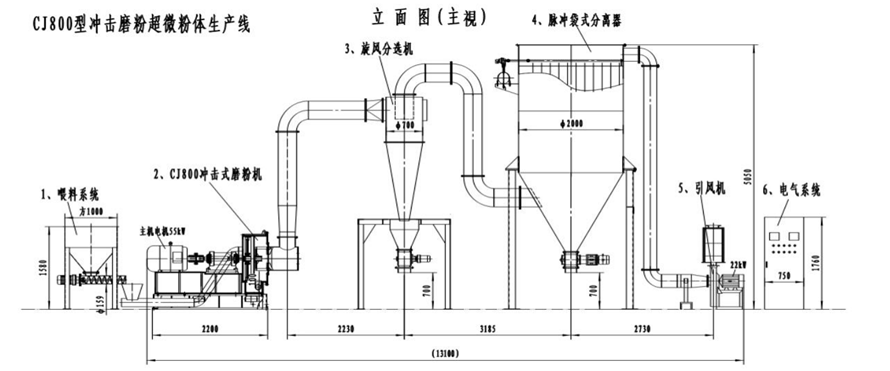

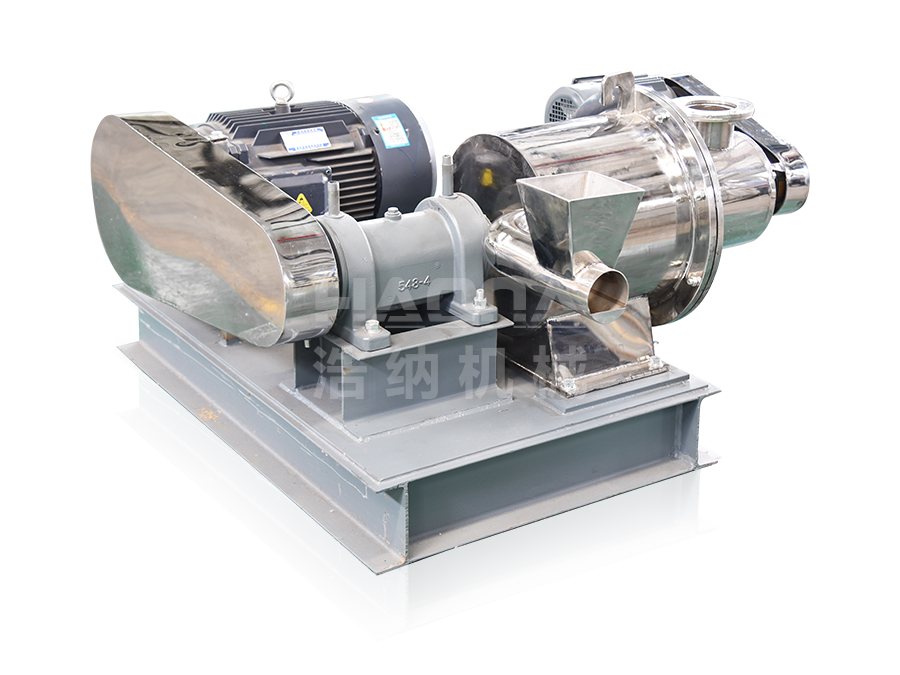

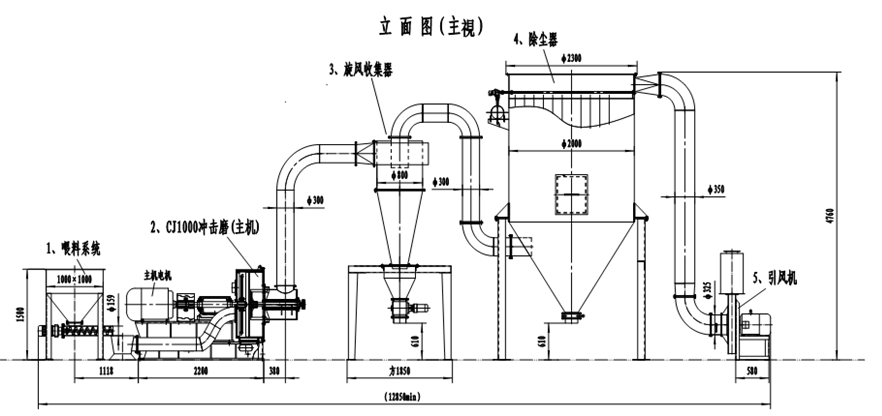

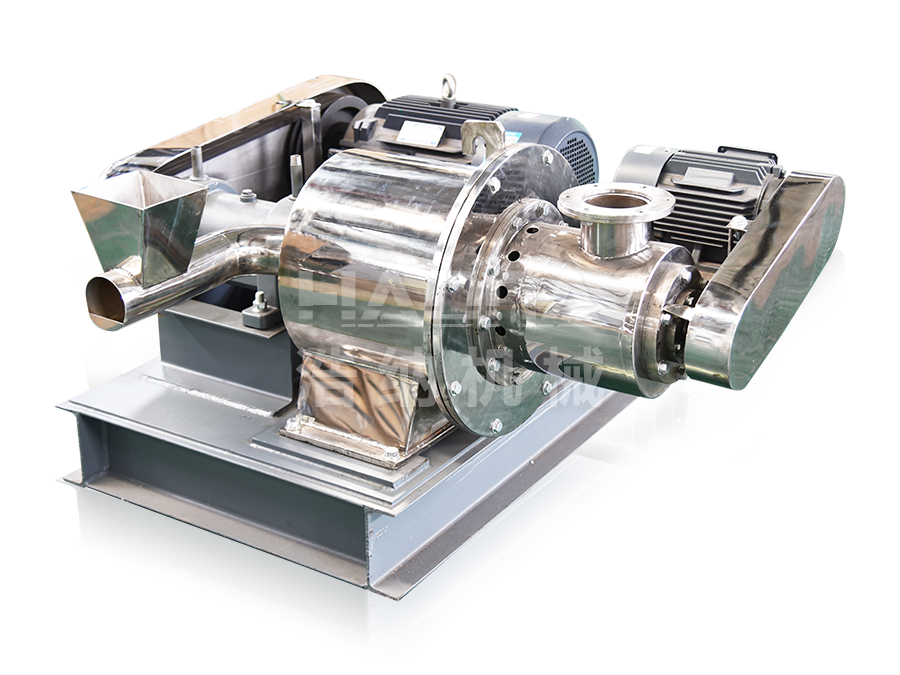

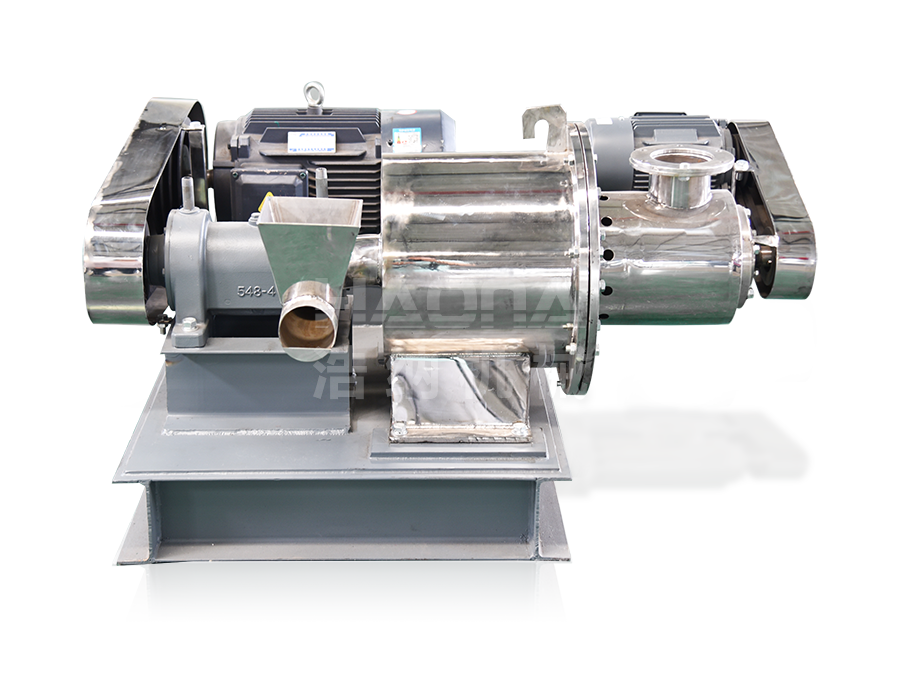

粉碎機主機:粉碎機主機主要由電機、粉碎盤、分級輪、襯板、筒體等組成，物料在風機抽力作用下由分級機下端入料口隨上升氣流高速運動至分級區，在高速旋轉的分級葉輪產生的強大離心力作用下，使粗細物料分離，符合粒徑要求的細顆粒通過分級輪葉片間隙進入旋風分離器或除塵器收集，使粗細顆粒分離，細顆粒上升至分級區二次分級，粗顆粒下降至卸料口處排出。分級機葉輪通過變頻器調整，并設計了失壓保護、過電流保護、料位控制、運行狀態監視及報警系統等保護措施。

旋風收集器:是主要產品的收集系統，含塵氣流進入旋風收集器后，由于離心力的作用，粉料沿筒壁成旋狀下滑，在內錐筒尾部被分離并凈化。凈化后的氣體及少量微粉經過旋風中心管排出。

脈沖袋式除塵器: 由濾袋捕集裝置、脈沖清灰裝置、氣動控制裝置及脈沖控制裝置等組成。采用較**的電磁脈沖自動清灰，攜帶粉塵的氣體進入 濾袋除塵器后，粉塵被濾袋過濾，附著在濾袋外表面的粉塵在脈沖反吹氣體的作用下散落在底部被收集，經過過濾后的潔凈氣體通過風機排入大氣。

引風機:給整個分級系統提供足量的動力風量，用于分級和輸送物料，使整個系統在負壓下運行，避免和減少粉塵外泄。
